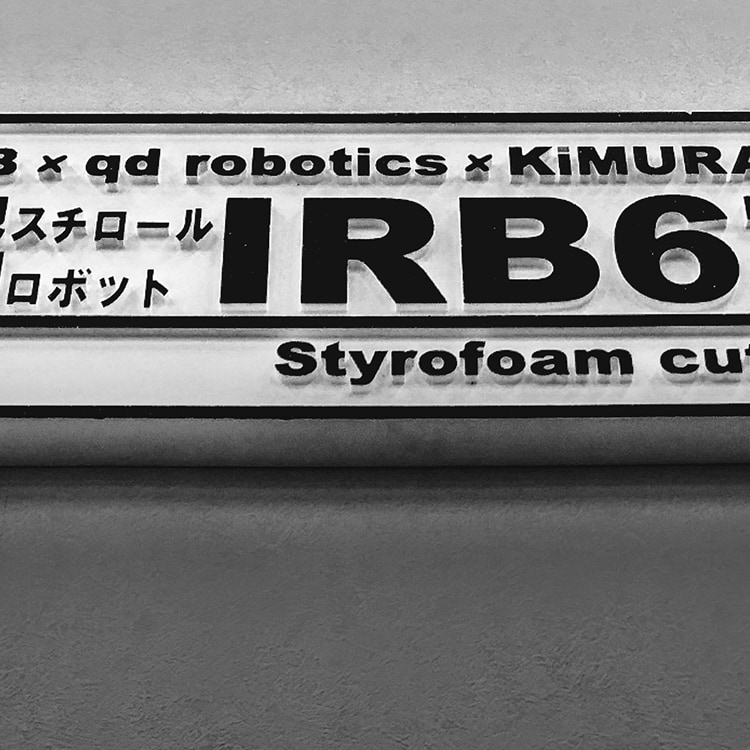

![発泡スチロールをウレタン塗装して頑丈な立体看板を製作](/assets/img/kdw/visual_001_sp.jpg)
落下しても負担の少ない看板
文字が浮き出た発泡スチロール製の軽い看板です
塗装をすると頑丈になりますが一般的な看板より軽いので落下しても被害が最小限に

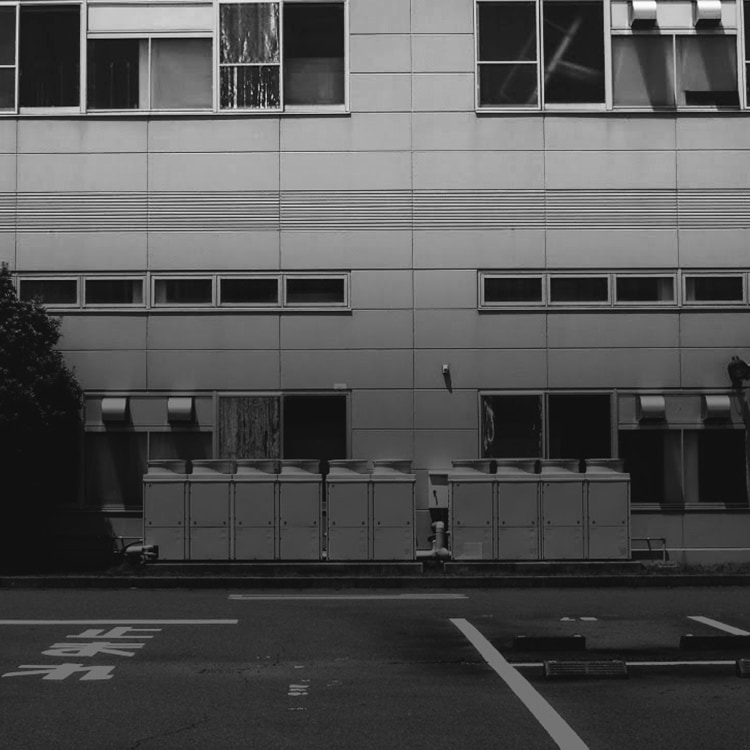

![1927年創業、鋳物の模型を作る技術を活用し発泡スチロールの模型製作](/assets/img/kdw/visual_002_sp.jpg)
機械生産による
高精度な品質管理体制
精度に厳しい有名メーカー向けの鋳物模型を製造している工場で
確かな品質管理のもと製品をお届けいたします
![サイズや形の指定は自由。どんな形も発泡スチロールで模型やオブジェを作ります。最大20mの実績](/assets/img/kdw/visual_003_sp.jpg)
カタチも大きさも
自由自在なオブジェ製作
ご希望の形状、サイズで発泡スチロール模型の製作・試作が可能です
商品の試作品を発泡スチロールで製作したいという有名メーカーからのご依頼が増えています

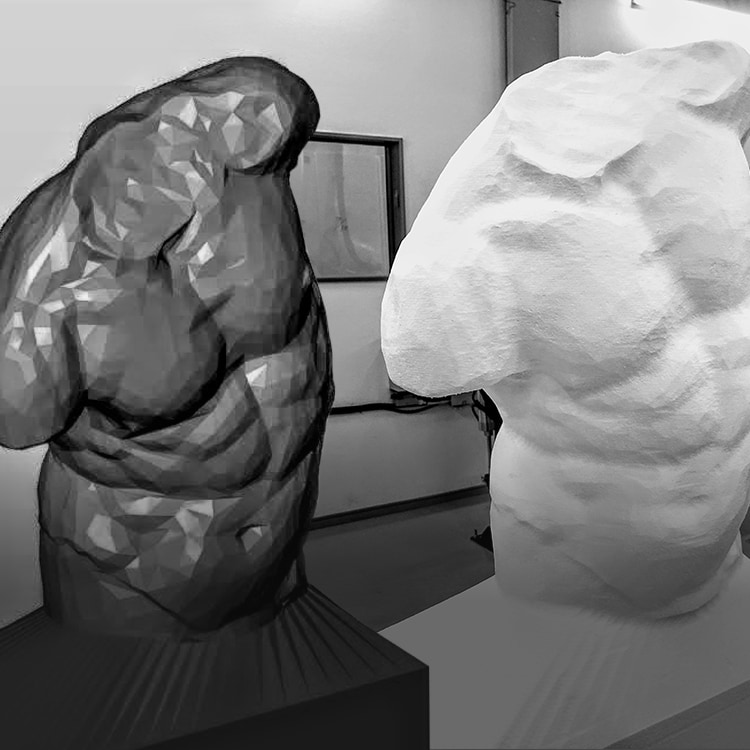

![3Dデータがなくても物をスキャンして3Dデータを作り、発泡スチロール模型に加工することが可能。会社のキャラクター、社長や有名人などを3Dデータ化、発泡スチロール模型(等身大模型・オブジェ)にする企業増えています。](/assets/img/kdw/visual_004_sp.jpg)
お手元の3Dデータで
発泡スチロールを機械で削り模型にします
3Dデータを支給いただければ
短納期で発泡スチロールを削りご希望の形に仕上げます
![イタリアから直輸入したロボット加工機と木村鋳造所の技術で等身大模型やオブジェも発泡スチロールで作ることが可能](/assets/img/kdw/visual_005_sp.jpg)

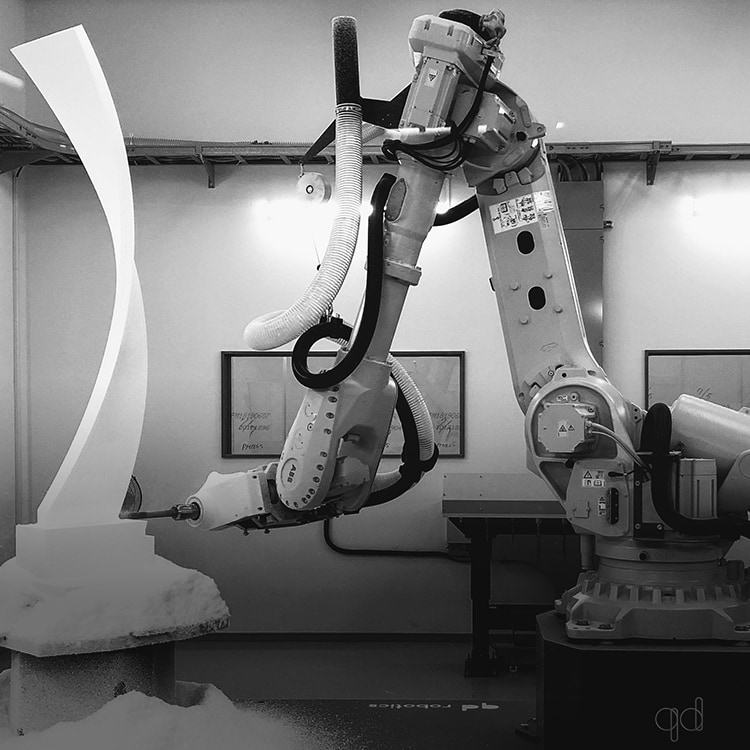

ロボットによる
無人切削技術
人物などの複雑な形状の発泡スチロール造形物や開発段階の試作品も
ロボットにより短納期で綺麗に切削可能です

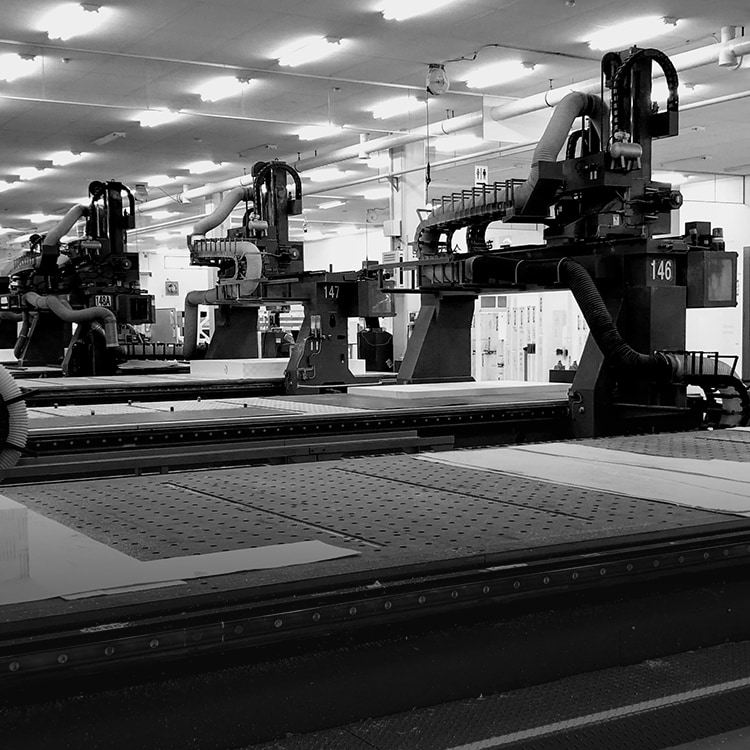

![静岡県御前崎市、静岡県伊豆の国市、群馬県伊勢崎市の工場で24時間稼働の40台以上の大型NC機を保有。コンサートやイベントの舞台装飾など納期の短い模型製作も引き受けます。](/assets/img/kdw/visual_006_sp.jpg)
40台以上の
大型NC機
40台以上の大型NC機が24時間体制で発泡スチロールを加工しており
短納期や大型模型にも対応できます
3Dデータを元に発泡スチロールを削り模型にします。
木村鋳造所はフルモールド鋳造法(ちゅうぞうほう)という鋳物の型に発泡スチロールを使用する工法を採用しているため、発泡スチロールの加工が得意です。イベント用発泡スチロール模型や展示用発泡スチロール模型、開発段階の試作品の模型、精密機器や貴重な品物の形状に合わせた梱包材などを短納期・高品質でお届けいたします。
3Dデータを使用して発泡スチロールを加工し、イベント用舞台の立体装飾(ステージセット)や展示用モックアップ、等身大フィギュア、立体看板や立体オブジェ、FRP模型の原型など、さまざまな立体造形品(模型)を自由なサイズで製作いたします。3Dデータをご提供いただければ、最短3日で発泡スチロールの模型ができあがります。ウレタン樹脂をコーティングすれば、発泡スチロールとは思えないほどに頑丈になるため屋外での使用も可能になります。また、ご要望にあわせて各種塗装も対応いたします。
各種イベント、展示会、テーマパーク、アミューズメントパークなどでの展示物やキャラクター、高級ブランドの店内装飾等、大小多数の制作実績があります。また、イベントを盛り上げるためのアイテムとしてレーシングドライバー、アイドル、ユーチューバーの等身大模型(等身大鋳物)、食べ物をスキャンして巨大化させた模型、動物の模型なども実績があります。最近は製品を発泡スチロール模型にし、展示会の搬入搬出時の負担を軽減させる企業が増えています。企業の製品開発会議用の試作品の模型、高価な機械などの形状に合わせたカスタマイズ梱包材や3Dデジタルアーカイブの実績もありますので、まずはお気軽にお問い合わせください。
キムラデザインワークスの可能性は無限∞
- 3Dデータを発泡スチロールの模型へ
- イラストや3Dデータモデリングから発泡スチロール模型製作
- 原型となる模型やクレイモデルをスキャンし3Dデータ製作
- 短納期や量産の模型製作(発泡スチロールの模型は最短3日-条件有)
- 10mを超える大型の発泡スチロールの模型製作
- FRPの原型に使われる発泡スチロール模型
- オーダーメイドで内容物にあわせた発泡スチロールの梱包箱
- 開発中の試作品の形状確認用模型を発泡スチロールや樹脂で製作
- 3Dデジタルアーカイブの実績有
キムラデザインワークスの強み
短納期Short Lead time
- 発泡スチロール切削用の大型NC機40台以上が24時間稼働し、絶えず発泡スチロールを削っています。
- 60名以上のCAD/CAMオペレータと80名以上の模型組立スタッフの活躍が短納期を可能にしています。
NC切削NC Machining
- 3Dデータを使用した機械切削で原型に忠実な模型を製作します。
- ロボット加工機により人物や細かいデザインなどの複雑な造形物も切削が可能です。
3D技術3D Technology
- クレイモデルなどからの3次元スキャンや、写真/スケッチからの3Dデータモデリングを行うことができます。
- 世界遺産の復元など3Dデジタルアーカイブの実績もあります。
- 3Dデータがなくても模型の製作が可能ですのでご相談ください。
その他Others
- ご要望にあわせて発泡スチロールの硬さや難燃材への変更も可能です。
- 鉄鋳物やアルミ鋳物、樹脂の3Dプリンターを使った造形物も製作可能です。
- 会議やプレゼンで使用する試作品を発泡スチロールや樹脂で製作するご依頼も増えております。
- 食べ物から工業製品まで多くの模型製作実績がありますので、お気軽にお問い合わせください。

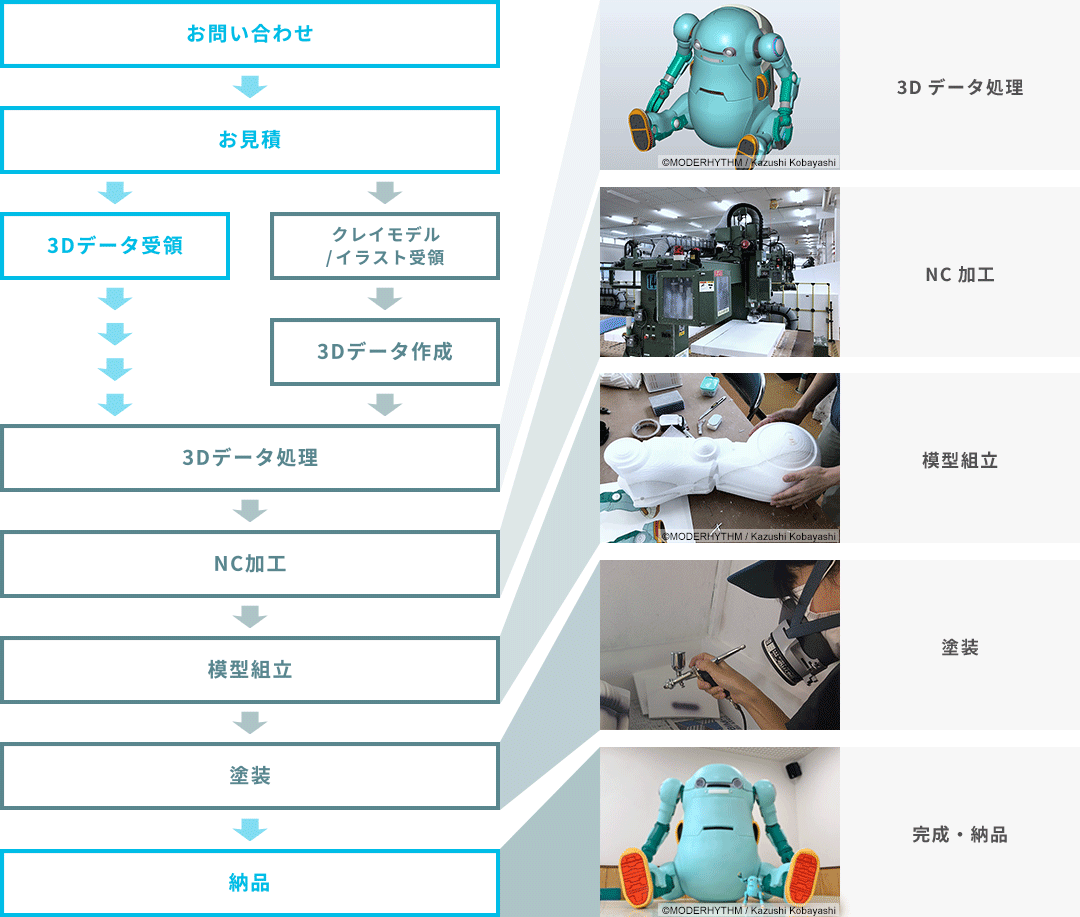

納品までの流れ(作り方)
![メカトロウィーゴの発泡スチロール模型。アニメや映画にもなった大人気キャラクターメカトロウィーゴの写真を用いた納品までの流れの説明。お問い合わせを受けお見積りを出します。3Dデータがある場合はそのまま製作開始。クレイモデルもしくはイラストを受領した場合は3Dデータを作成。その後は、3Dデータを処理し、NC加工に進み、NCで加工した発泡スチロールの模型を組立、組み立てた模型を必要に応じて塗装し完成です。納品は梱包トラックで行います。お客様により製品の引き取りも可能です。](../assets/img/kdw/kdw04_img01.png)
製作事例

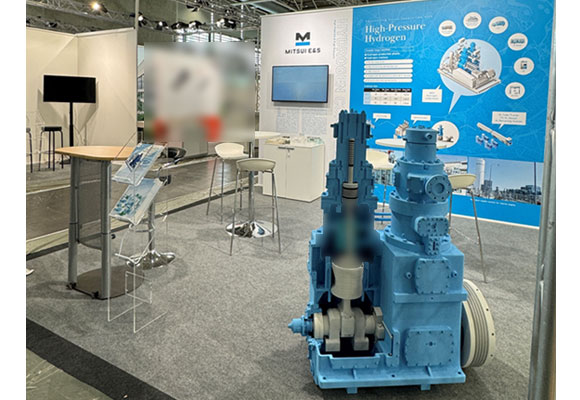

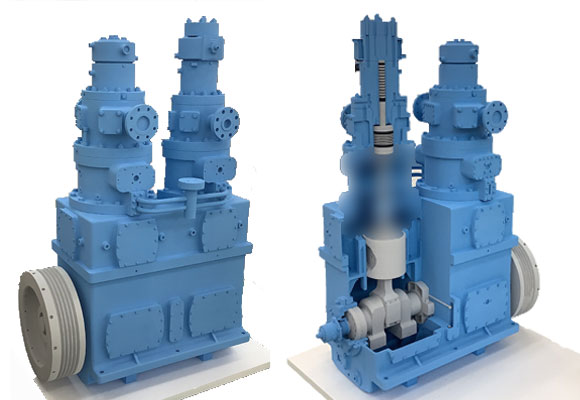

三井E&S様展示会用モックアップ
支給していただいた3Dデータを元に製作した新商品の縮小モックアップを展示会で使用していただきました。
![展示会用モックアップ](../assets/img/kdw/kdw05_50.jpg)
![展示会用モックアップ](../assets/img/kdw/kdw05_51.jpg)

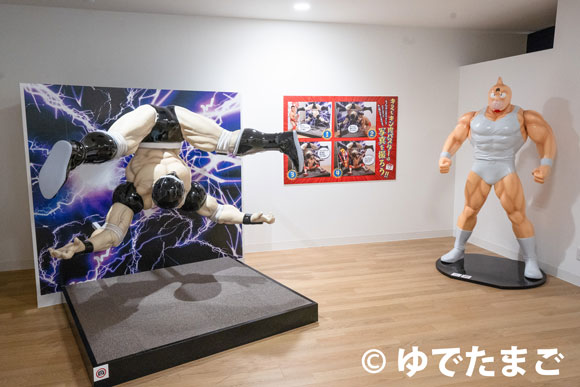

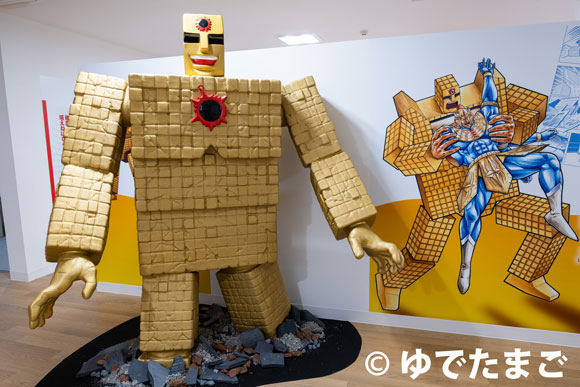

等身大キャラクターフィギュア
フィギュアをスキャンし3Dデータを作り、発泡スチロールで等身大サンシャインと等身大ウォーズマンを製作しました。キン肉マンミュージアム in 沼津に展示されています。
![キン肉マンのキャラクターであるサンシャインを発泡スチロールで等身大にしました](../assets/img/kdw/kdw05_52.jpg)
![キン肉マンのキャラクターのウォーズマンを発泡スチロールで等身大にしました](../assets/img/kdw/kdw05_53.jpg)

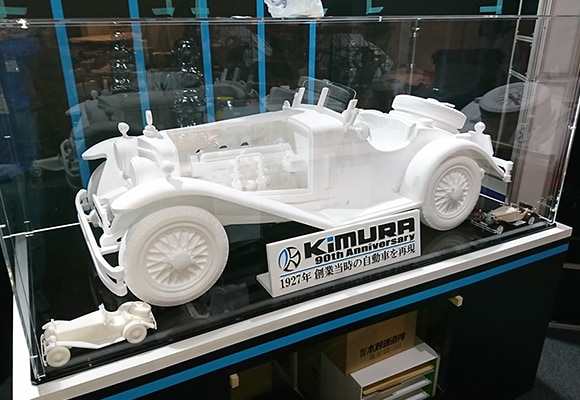

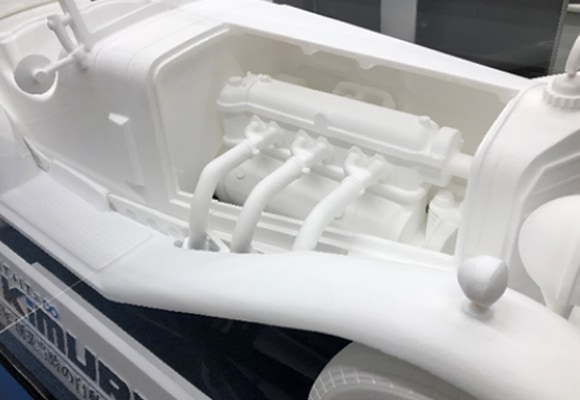

クラシックカー
木村鋳造所が1927年に創業を開始した当時の自動車を、実物の1/3の模型として製作しました。ミニチュア模型の部品をATOS(非接触光学式3次元測定機)にて、ひとつひとつスキャンし、取得したデータをもとに発泡スチロールを切削し模型に。約100点の部品から構成され、内部構造まで発泡スチロールで忠実に再現しています。
全長:140cm
重量:1.3kg
![木村鋳造所創業当時(1927年)の自動車のおもちゃ分解し、パーツをスキャンして発泡スチロールで再現(1/3模型)。大手家電メーカーでの試作品の模型作りにもこの技術がお役に立っています](../assets/img/kdw/kdw05_01.jpg)
![発泡スチロールで細かいところまで再現した模型を作ります。3Dデータと発泡スチロールで模型からオリジナル梱包材まで製作可能](../assets/img/kdw/kdw05_02.jpg)

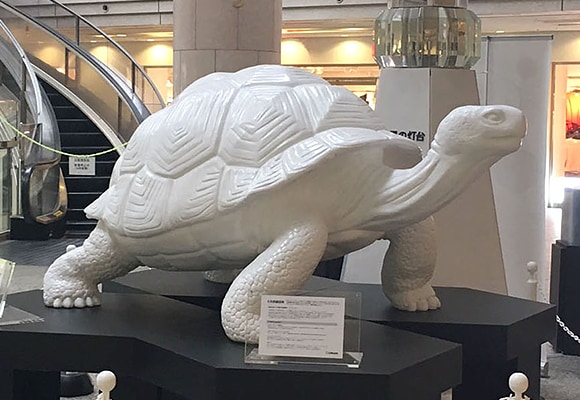

ガラパゴスゾウガメ
横浜市で3年ごとに開催される現代アートの国際展「横浜トリエンナーレ」。「ヨコハマトリエンナーレ-2017-島と星座とガラパゴス」に技術・素材協力したガラパゴスゾウガメです。体長2000mmの発泡スチロール模型を、横浜市ランドマークプラザ3F「風の灯台」前に展示しました。(このガラパゴスゾウガメの模型は、発泡スチロールに硬質ウレタンのコーティングを施し、水性塗料による塗装し完成)
![小さなクレイ模型をスキャンして3Dデータ化し、発泡スチロールで倍以上の大きさで模型化](../assets/img/kdw/kdw05_03.jpg)
![発泡スチロールで亀の甲羅の細部まで再現した模型にし、横浜ランドマークタワーを訪れた人たちを驚かせた](../assets/img/kdw/kdw05_04.jpg)
コンサートやイベントなどの造形物
さまざまなアーティストのコンサートやライブを彩る舞台セット、有名ブランドのイベントに使用するオブジェ、テーマパークの大型造形物など、多種多様な発泡模型を製作、提供しています。サイズの大きいものから数の多いものまで、高精度・高品質な発泡スチロール模型を短納期で提供いたします。イベント製作会社のご担当者様から「短納期のためキャラクター模型の監修作業に時間がさけるようになった」と高くご評価いただいております。

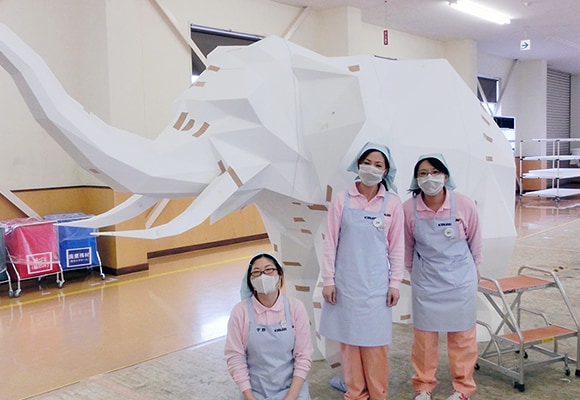

![多くのアーティストのライブが行われる東京ドームのコンサートでステージセットに使用された実物大の発泡スチロールの象の模型](../assets/img/kdw/kdw05_05.jpg)

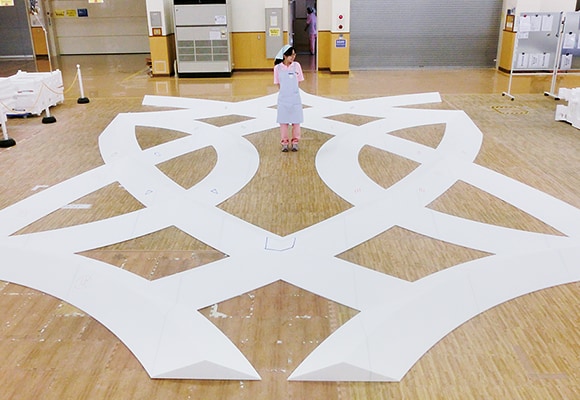

![コンサートのステージ装飾(ステージセット)で使用された発泡スチロールオブジェ模型](../assets/img/kdw/kdw05_06.jpg)

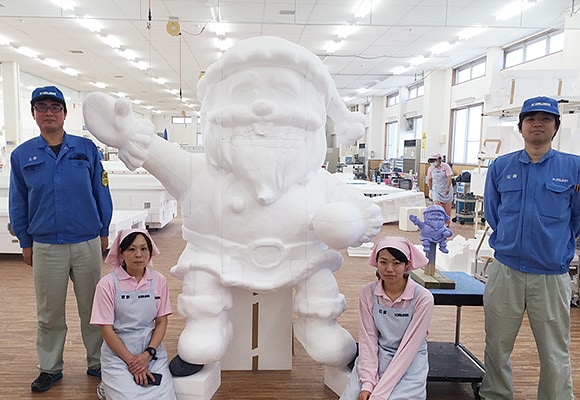

![幼稚園用のイベント用に製作したサンタクロースの大きな模型。発泡スチロールの状態でも簡単には壊れません](../assets/img/kdw/kdw05_07.jpg)

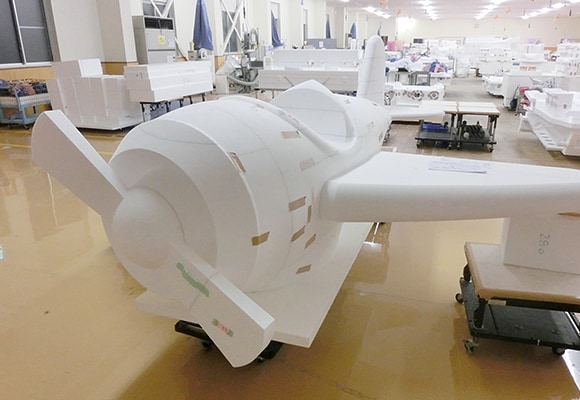

![ライブのステージセットで使用された発泡スチロールの飛行機の模型](../assets/img/kdw/kdw05_08.jpg)

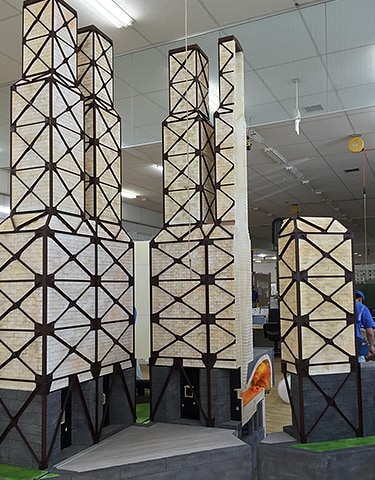

「世界遺産」韮山反射炉の模型

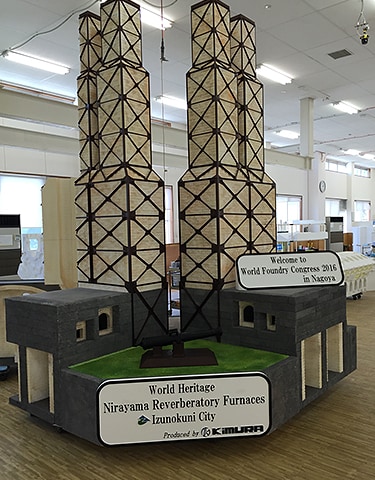

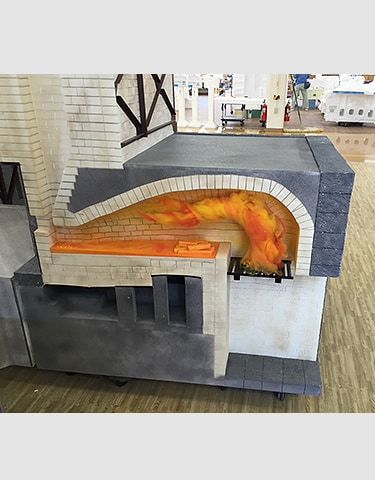

「世界遺産」韮山反射炉(国指定史跡)の1/5スケールで発泡スチロール模型(高さ3.1m)を製作。耐火レンガや溶解炉内部の再現もしました。
2016年世界鋳造会議のイベント(展示会)で設置し、伊豆の国市へ寄贈しました。3Dデジタルアーカイブもお任せください。
![静岡県田方郡韮山町にある江川太郎左衛門英龍(坦庵)の建言により作られた韮山反射炉を発泡スチロールで模型にした。3Dデジタルアーカイブ](../assets/img/kdw/kdw05_09.jpg)
![世界遺産の韮山反射炉の内部も発泡スチロールでホンモノとそっくりに模型で再現3Dデジタルアーカイブ](../assets/img/kdw/kdw05_10.jpg)
![3Dデジタルアーカイブで韮山反射炉の鉄が溶ける様子も発泡スチロールでホンモノとそっくりに模型で再現。イベントにも活用可能](../assets/img/kdw/kdw05_11.jpg)

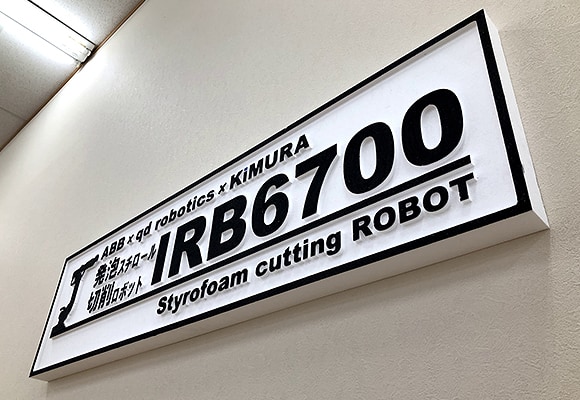

立体看板
立体看板の製作もおまかせください。通常の看板と異なり、起伏のあるデザインも再現可能なため遠くからでも存在感があり、展示会や店舗の宣伝に効果的です。発泡スチロールの立体看板は軽いので取り付けが簡単です。大きさの割に軽量なので、落下しても事故になりにくいとご評価いただいております。大きさ、デザイン、塗装などどんなことでもお気軽にご相談ください。

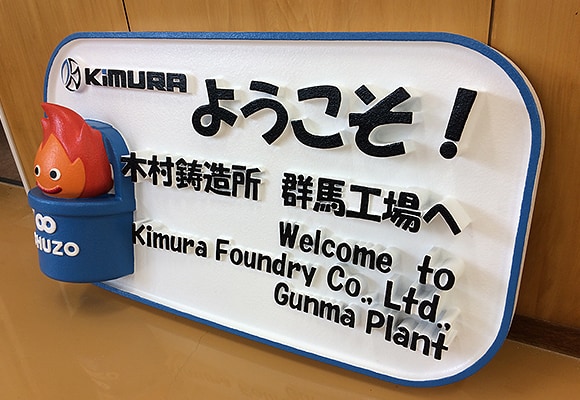

![イベントで大活躍。マスコットのチューゾー君が可愛い木村鋳造所の群馬工場の立体看板。](../assets/img/kdw/kdw05_12.jpg)
ウレタン樹脂のコーティングをした後に水性塗料で塗装してあります
![発泡スチロールで立体看板を作るのが得意。軽くて落ちてもケガをしにくいメリットがあります。](../assets/img/kdw/kdw05_13.jpg)
こちらは発泡スチロールに直接文字部分を塗装したものです

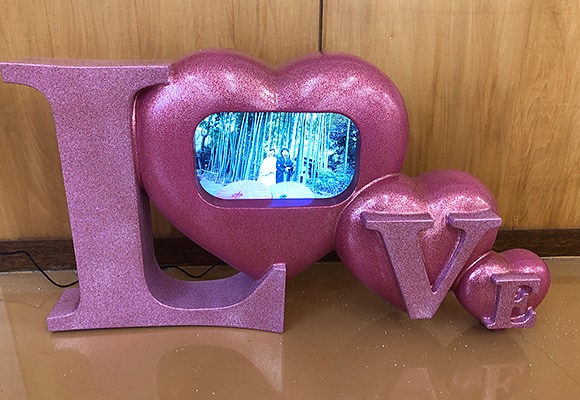

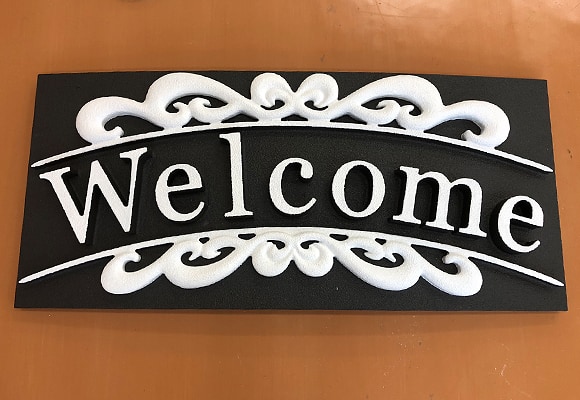

![ウェディングパーティーで使用するウェルカムボード。各種イベントやパーティーで使えるよなウェルカムボードも発泡スチロール模型で製作可能。](../assets/img/kdw/kdw05_14.jpg)
![タブレット端末を入れられるオブジェ。お好きな形で発泡スチロール模型を製作できます。](../assets/img/kdw/kdw05_15.jpg)
いろいろなパーティーや展示会などに設置すると目をひきます

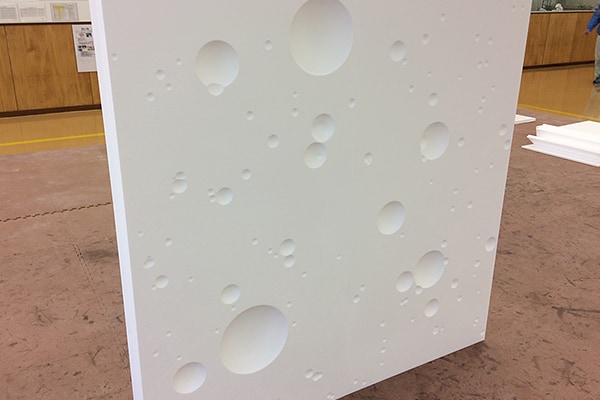

小惑星の地形モデル

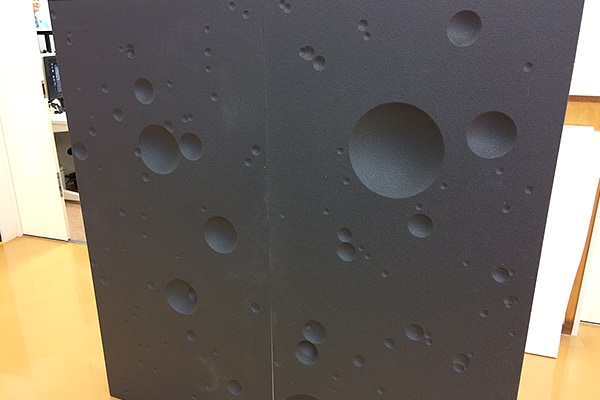

小惑星の地形モデルを発泡スチロールで製作し、JAXAのはやぶさ2のプロジェクトに貢献しました。
![JAXAのはやぶさ2のシミュレーション用に製作した小惑星の地形モデルの発泡スチロール模型](../assets/img/kdw/kdw05_16.jpg)
![はやぶさ2(JAXA)のシミュレーションのため東京大学から依頼され製作した発泡スチロール製の小惑星の地形モデルに塗装した物。火星衛星探査計画MMX](../assets/img/kdw/kdw05_17.jpg)

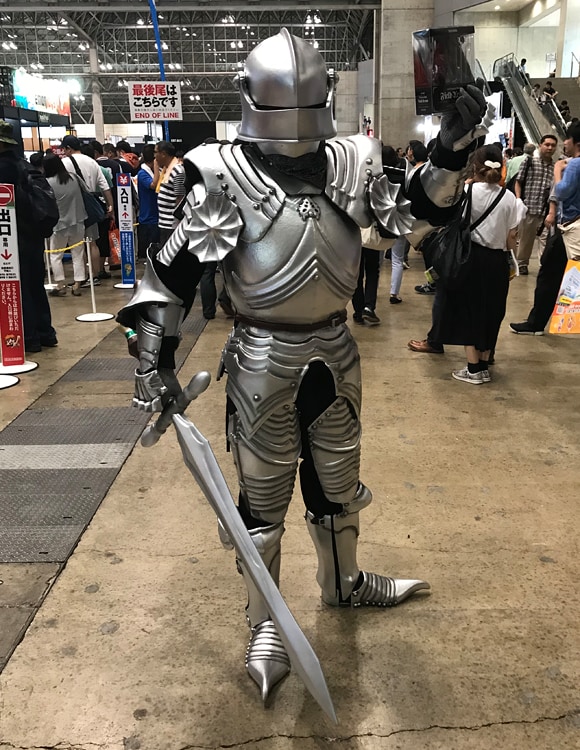

海洋堂 タケヤ式自在置物 15世紀ゴチック式 フィールドアーマー
ハイクオリティな造形物で定評のある海洋堂のアクションフィギュアを3次元測定機でスキャンし、データ化。
15cmのフィギュアから人が着用できる190cmのサイズに拡大して製作しました。
頭頂高:190cm(着用者による)
重量:1.5kg

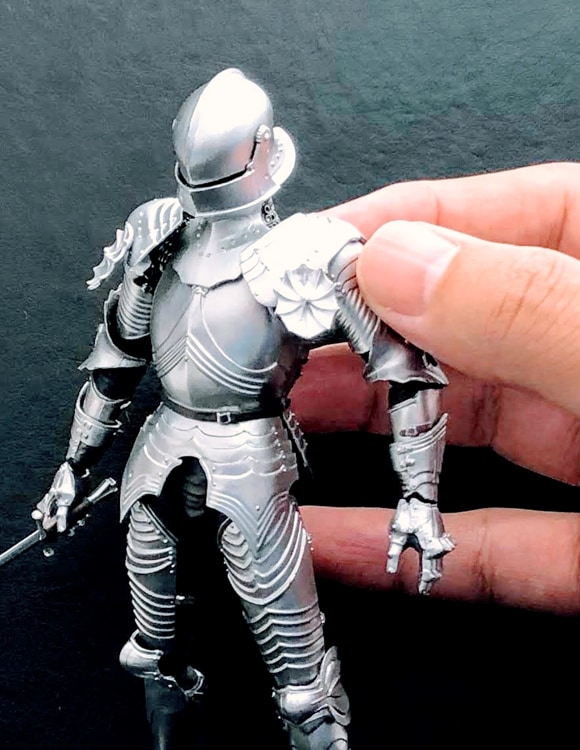

![海洋堂の精巧に作られたタケヤ式自在置物15世紀ゴチック式フィールドアーマーフィギュア](../assets/img/kdw/kdw05_18.jpg)
![海洋堂の精巧に作られたタケヤ式自在置物15世紀ゴチック式フィールドアーマーのパーツをすべてスキャンして発泡スチロールで実物大模型に製作。](../assets/img/kdw/kdw05_19.jpg)

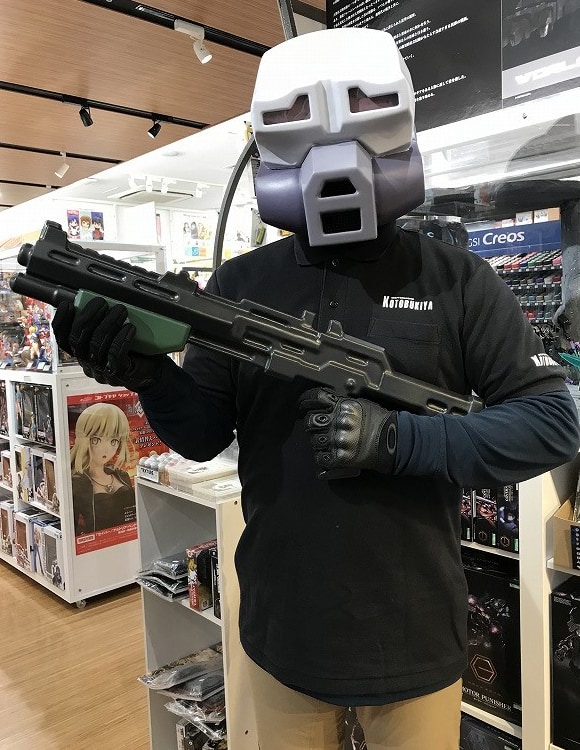

コトブキヤ ヘキサギア ガバナー パラポーン・センチネル
コトブキヤのオリジナルプラモデル「ヘキサギア」よりパラポーン・センチネルのヘルメットを人が被ることができるように製作しました。
発泡スチロール模型ならではの自由度の高い設計で頭部に送風ファンを内臓し、着用者の快適性も確保しています。

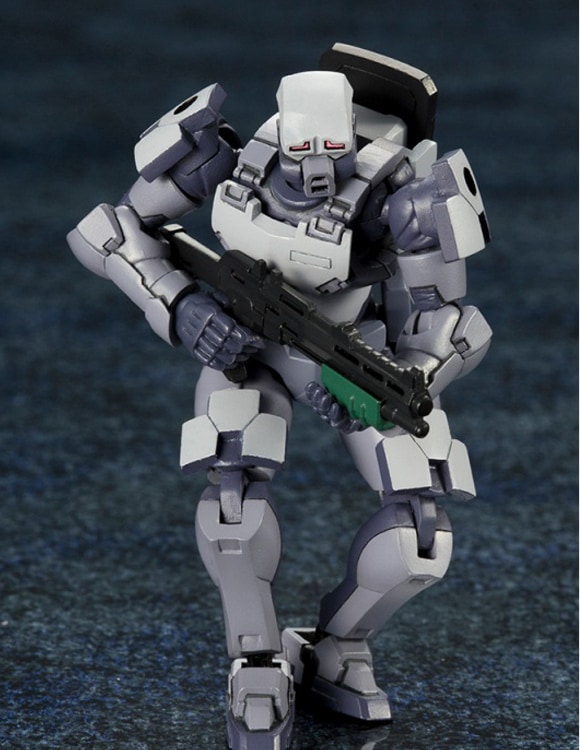

![コトブキヤヘキサギアガバナーパラポーン・センチネルの現物。イベントで着用](../assets/img/kdw/kdw05_20.jpg)
![コトブキヤ ヘキサギア ガバナー パラポーン・センチネルをスキャンして人が被れるように発泡スチロール模型で製作。ファンを内蔵し暑い夏でも快適に。](../assets/img/kdw/kdw05_21.jpg)

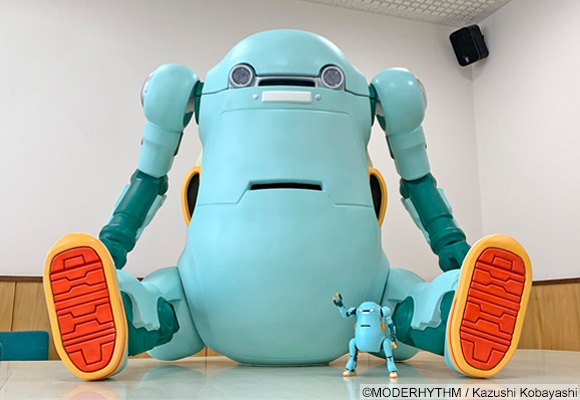

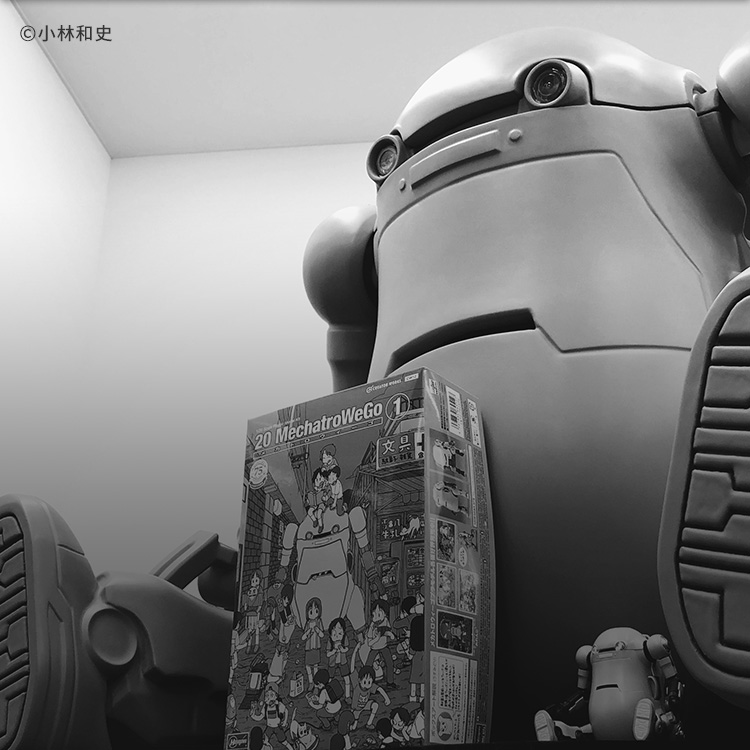

1/2うごくメカトロウィーゴ
クリエイター「モデリズム・小林和史」さんがデザインを手がけたオリジナルロボット、「メカトロウィーゴ」を1/2スケールで製作しました。
メカトロウィーゴのCADモデルを提供いただき、それをもとに発泡スチロール模型を製作。ウレタンコーティングを行い、グレーのサーフェイサーで塗装をしています。
株式会社Keiganさんの協力によりウィーゴ本体にモーターモジュール®を組み込み、両腕を無線で遠隔操作できます。
![メカトロウィーゴの操作が出来るコントローラー](../assets/img/kdw/kdw05_22.jpg)
![2分の1のサイズの目が七色に光る発泡スチロール模型のメカトロウィーゴ](../assets/img/kdw/kdw05_23.jpg)
![発泡スチロール模型のメカトロウィーゴのコントローラーを操作中](../assets/img/kdw/kdw05_24.jpg)
左右の腕が上下に動きます。

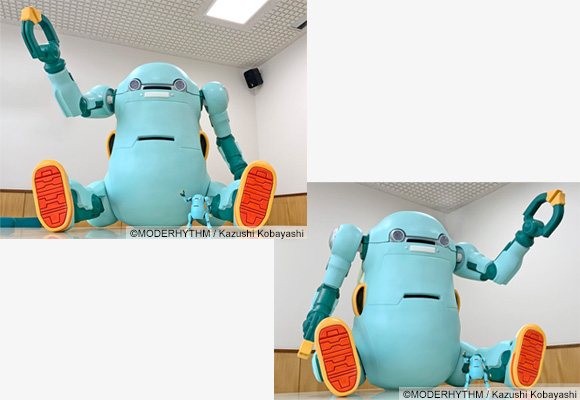

![手を挙げるグレーの発泡スチロール模型のメカトロウィーゴ](../assets/img/kdw/kdw05_25.jpg)

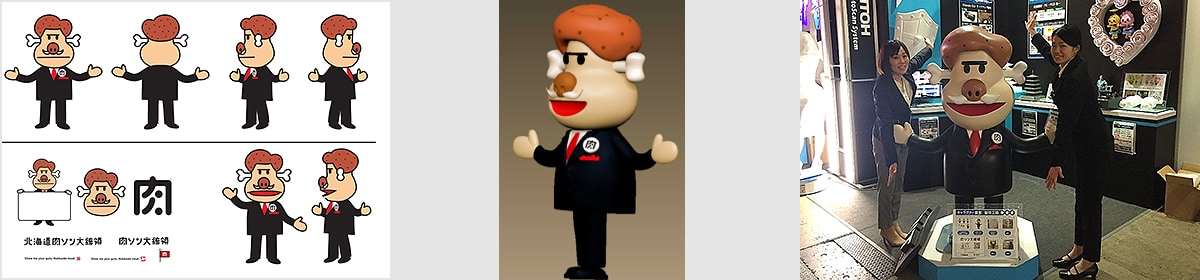

合同会社肉ソン大統領
イラストから3Dデータを作成し、発泡模型を削り出しました。強度をあげるためにウレタン樹脂でコーティングし、水性塗料による塗装をしてあります。
高さ:150cm
重量:17kg(ステンレスプレート込)/ 11kg(本体のみ)
![発泡スチロール模型の肉バルのお店のキャラクターの肉ソン大統領と木村鋳造所の社員](../assets/img/kdw/kdw05_26.jpg)

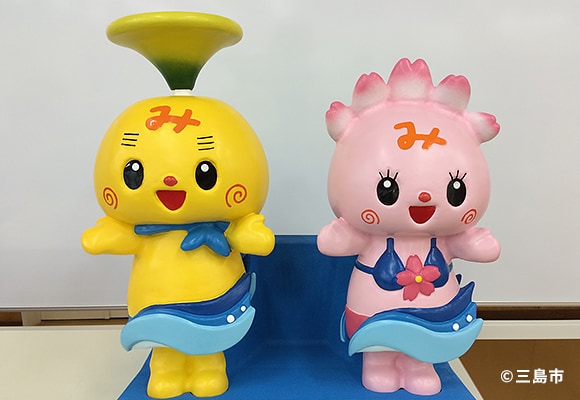

静岡県三島市のキャラクター みしまるくん・みしまるこちゃん
着ぐるみを縮小して50cmの模型にしました。着ぐるみを3Dフォトスキャンで撮影し、3Dデータを取得したものを使用して発泡スチロールの模型を製作しました。

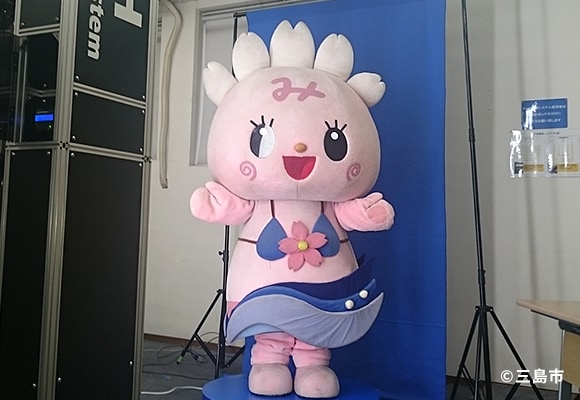

![発泡スチロール模型の三島市のマスコットキャラクターのみしまるこちゃん](../assets/img/kdw/kdw05_27.jpg)
![発泡スチロールで出来た三島市のマスコットキャラクターの黄色のみしまるくんとピンクのみしまるこちゃんの模型](../assets/img/kdw/kdw05_28.jpg)

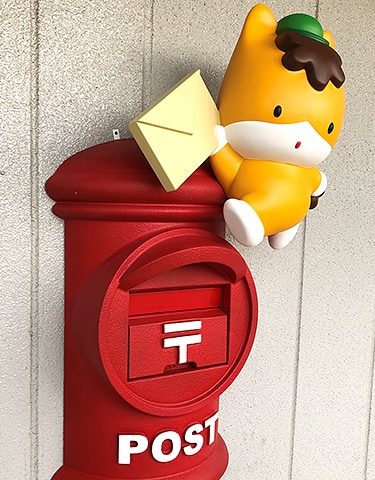

群馬県のマスコットキャラクター「ぐんまちゃん」
イラストを元に3Dデータを作成し、実際に郵便物が入る造形品にしました。弊社群馬工場で活躍しています。
©群馬県 許諾30-070854
![ぐんまちゃんの2次元イラスト](../assets/img/kdw/kdw05_29.jpg)
![イラストを3Dデータ化し、発泡スチロールで製作したぐんまちゃんのポストの模型](../assets/img/kdw/kdw05_30.jpg)

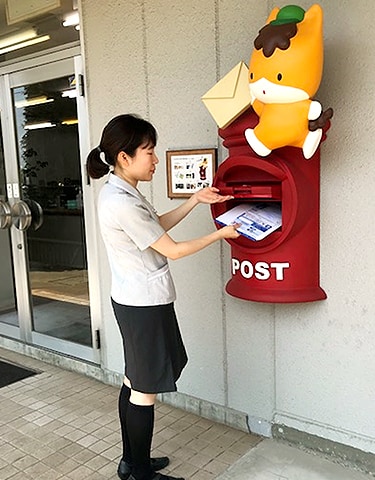

![群馬工場のぐんまちゃんのポストは普通のポストが内蔵されているためかなりの大きさです](../assets/img/kdw/kdw05_31.jpg)

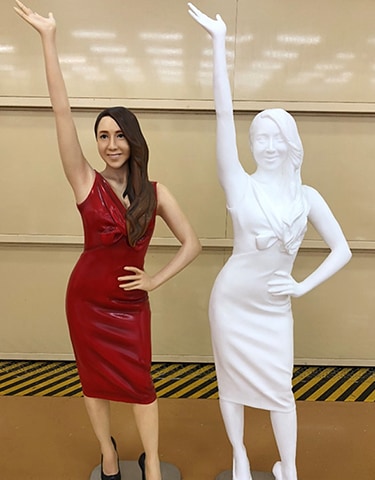

等身大模型(等身大フィギュア)
人物を撮影できる3Dフォトスキャンシステムにより形状を取得し、等身大模型を製作しました。色も取得できますので、石膏3Dプリンターでの出力も可能です。
また、複雑な形状でも多軸関節ロボット加工機にて発泡模型の切削が可能です。
![人物をスキャンして全く同じサイズの発泡スチロールで模型を製作](../assets/img/kdw/kdw05_32.jpg)
右側が発泡スチロールのままの状態
高さ:157cm(頭長部)
重量:3.8kg(塗装あり)/ 2.4kg(塗装なし)
/ ステンレスプレート2.8kg

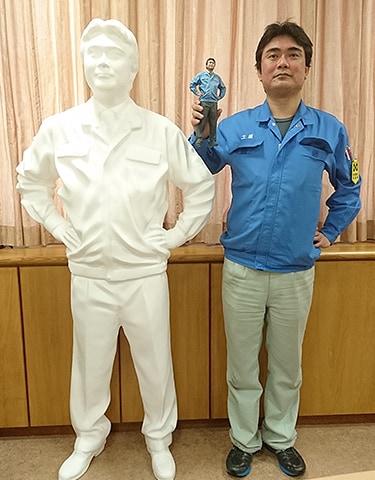

![スキャンし、ZBrushで3Dデータを編集して作った発泡スチロールの等身大模型と石膏の模型とスキャンされた人間](../assets/img/kdw/kdw05_33.jpg)
手には30cmの石膏フィギュア

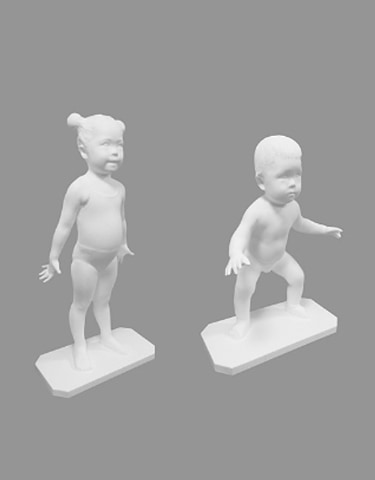

![スキャンして模型にしておけば赤ちゃんの頃の様子がそのまま形として残ります](../assets/img/kdw/kdw05_34.jpg)
メモリアルフィギュアとしても活用いたいだいています
記念品
記念品の製作も承っております。デザインや大きさ、材質は発泡スチロール以外でも承っております。アルミ、石膏などお気軽にご相談ください。
ご自身をフォトスキャンしてアルミ鋳物のレリーフや高さ30cmの石膏製フィギュアなどを製作いたします。

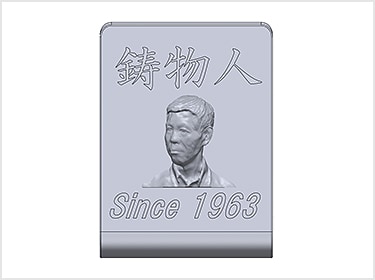

![人物をスキャンして、鋳物にすることも可能。鋳物に精通した人を表す鋳物人の文字と共に](../assets/img/kdw/kdw05_35.jpg)
記念品の3Dデータ
![長年木村鋳造所に勤務した社員と木村社長](../assets/img/kdw/kdw05_36.jpg)
製作したアルミレリーフを贈呈

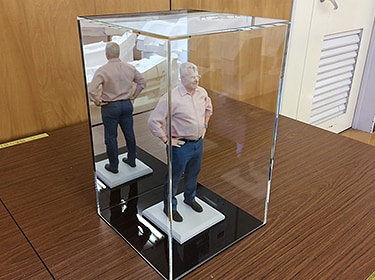

![木村鋳造所のアメリカ工場(Shelbyville, Indiana)が創業した際にプレゼントした市長をスキャンして製作したフィギュア](../assets/img/kdw/kdw05_37.jpg)
高さ30cmのフィギュア
アメリカ工場設立を記念して
インディアナ州シェルビービル市長に贈呈

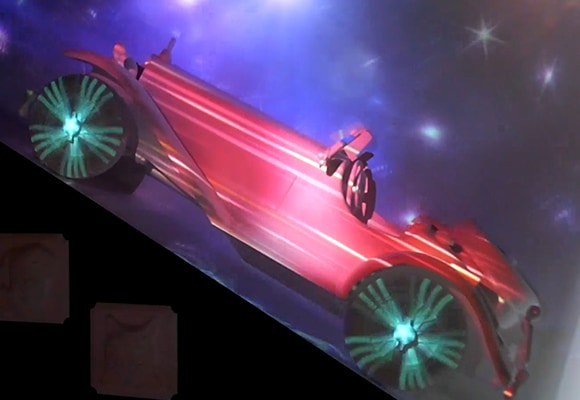

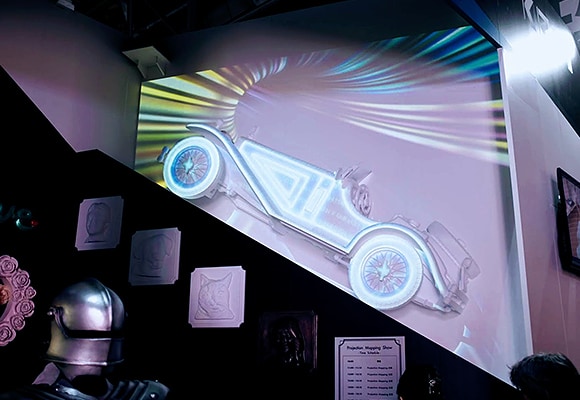

プロジェクションマッピング
展示会の弊社ブースに、クラシックカーを投影対象としたプロジェクションマッピングを行いました。
車体やタイヤの輪郭に沿って映像を投影し、実際に走っているような効果を施しています。
![発泡スチロールで立体的な車の模型を作成し、そこに映像を投影しているため発色がよく実際に車が走っているように見える](../assets/img/kdw/kdw05_38.jpg)
![発泡スチロール模型の背景にプロジェクションマッピングの色彩がとてもよく映えている](../assets/img/kdw/kdw05_39.jpg)
ジオラマ

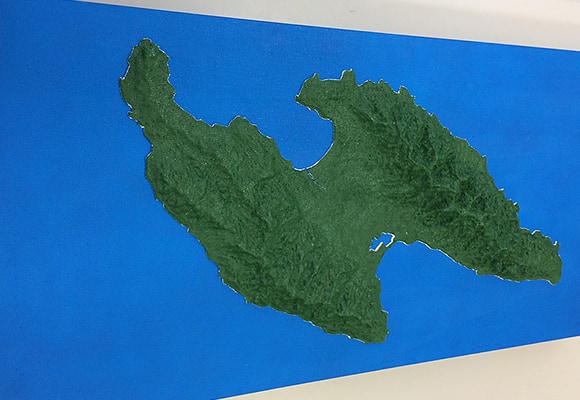

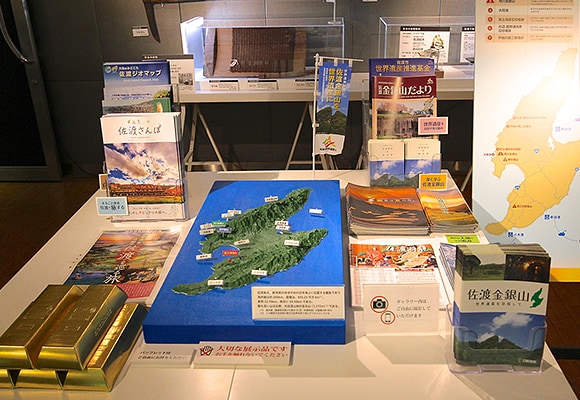

佐渡島を発泡スチロールのジオラマとして製作しました。高度を2倍に強調して、着色をしてあります。
![地図を3Dデータ化し発泡スチロール模型にすることも可能。](../assets/img/kdw/kdw05_40.jpg)
![木村鋳造所の製作した発泡スチロールの立体地図模型が佐渡島の展示会で使用されました](../assets/img/kdw/kdw05_41.jpg)
ジオラマを使用したプロジェクションマッピング

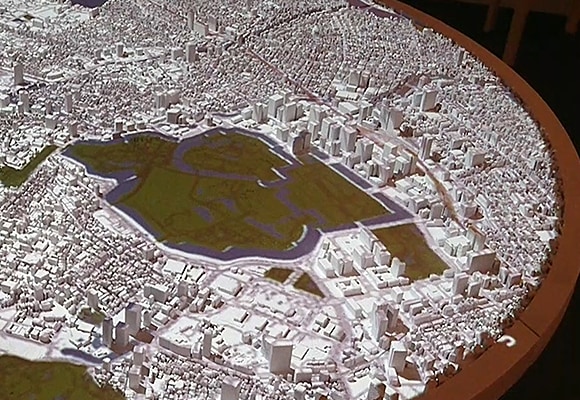

ジオラマとして発泡模型や砂型が活用されています。東京都心を直径1500mmの円盤状に0.2mmの人口砂で造形し、プロジェクションマッピングの投影対象として活用いただいています。
![東京都心を砂型で模型を作りジオラマにした](../assets/img/kdw/kdw05_42.jpg)

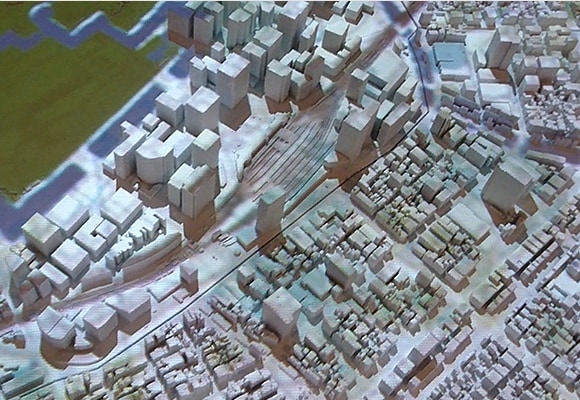

![建物一つ一つがしっかり造形されている砂に特殊な薬液を混ぜて固めて作られたジオラマ。](../assets/img/kdw/kdw05_43.jpg)

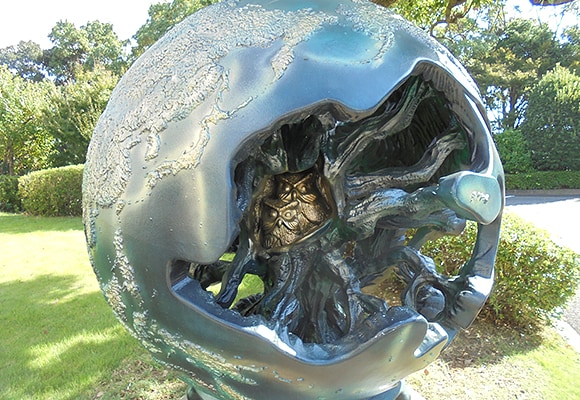

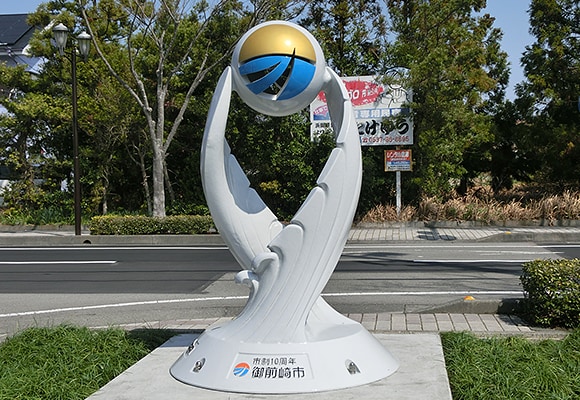

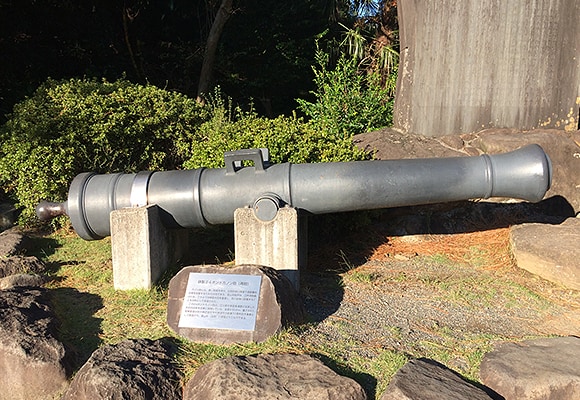

鋳物景観品
発泡模型をそのまま砂に埋めて鋳物にできます。鋳物につきものの「抜き勾配」が不要なため、複雑に入り組んだ形の発泡模型をそのままの形で鋳物に置き換えできるフルモールド鋳造法の技術が活かされている鋳造メーカーならではのサービスです。
![発泡スチロール模型を型に作られた静岡県御前崎市の市役所前に設置された木村鋳造所が製作したモニュメント](../assets/img/kdw/kdw05_44.jpg)

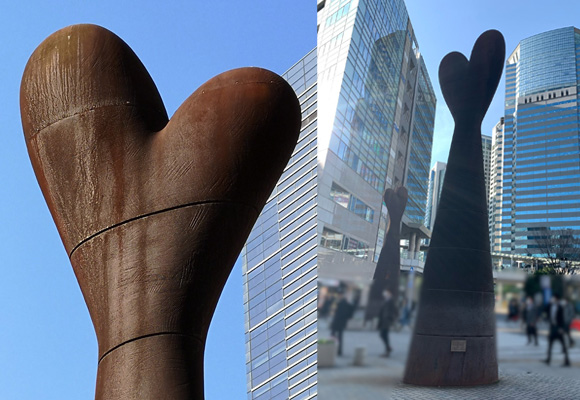

![発泡スチロールの模型を型にして造った品川駅港南口にある東京藝術大学の教授がデザインしたハートの塔](../assets/img/kdw/kdw05_45.jpg)
![木村鋳造所が寄贈した静岡県田方郡函南町にある世界遺産韮山反射炉は発泡スチロールの模型を型に作りました](../assets/img/kdw/kdw05_46.jpg)
![発泡スチロールで模型を作り鋳造した鋳物の地球儀の中にはふくろうが2匹](../assets/img/kdw/kdw05_47.jpg)
梱包箱

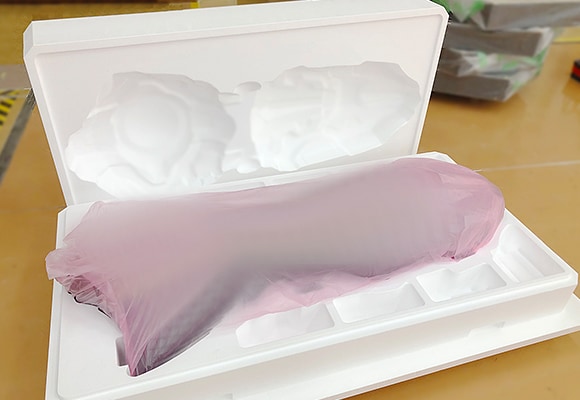

内容物の形状にあわせたカスタマイズの梱包箱の製作も承ります。
現物をATOSで3Dスキャンし、そのデータを元に製作する梱包材です。展示会什器や特殊形状物などの保管や輸送に便利なオーダーメイドの緩衝材兼梱包箱です。大手メーカーより精密機械試作品の輸送用にご発注いただくケースが増えております。
![中に入れる物をスキャンしてぴったりのサイズに製作した梱包用の発泡スチロールケース](../assets/img/kdw/kdw05_48.jpg)
重量:5.0kg
サイズ:1700×900×400

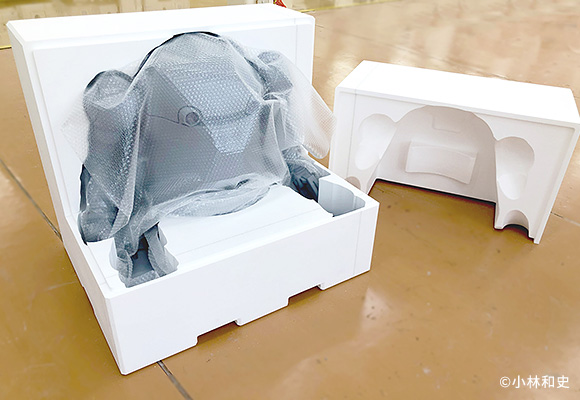

![メカトロウィーゴ専用発泡スチロール緩衝材・梱包材](../assets/img/kdw/kdw05_49.jpg)
重量:5.5kg
サイズ:950×750×850(宅配便260サイズ未満)
設備

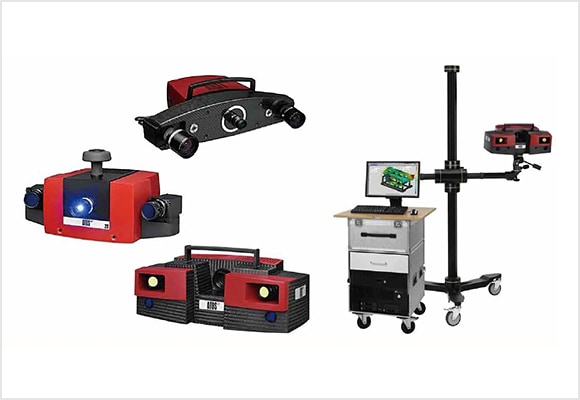

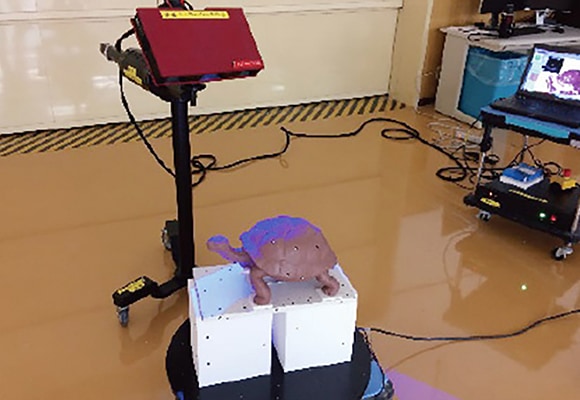

ATOS(非接触光学式3次元デジタイザ)
造形するもののモックアップ(ミニチュアなどの原型となるもの)を撮影し、3Dデータ(STL)を取得する機械です。
高精度の形状再現が可能で、大きさを自由に変えられます。死角になる部分は撮影ができませんので、取得したデータを3DCAD上で編集し、それをもとに模型製作用のCAMデータを製作していきます。
![スキャンした物を3Dデータ化するスキャナ。大小さまざまな形状に対応できるよういろいろなタイプのスキャナを保持](../assets/img/kdw/kdw06_01.jpg)
![小さなものを大きな発泡スチロール模型にするためにスキャナで読み取り3Dデータ化](../assets/img/kdw/kdw06_02.jpg)

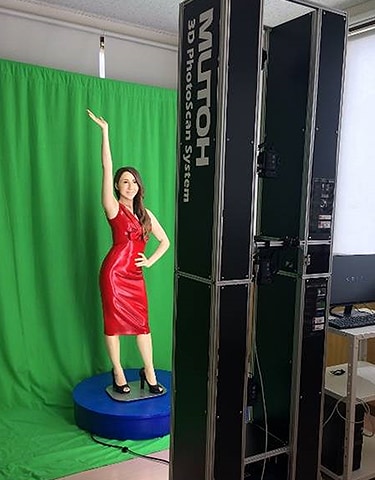

3Dフォトスキャン
3Dフォトスキャンで撮影したデータは色の再現が可能です。
ATOSと同じく死角となる部分は撮影ができませんので、取得したデータの編集が必要となります。

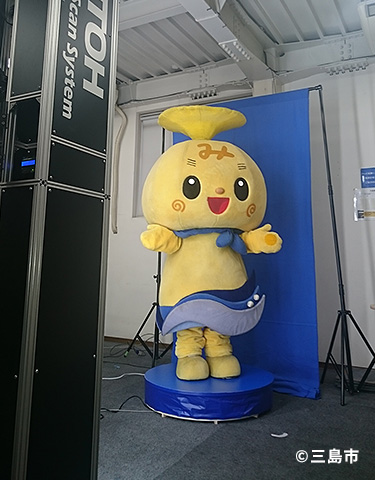

![発泡スチロールの模型を作るため三島市のマスコットキャラクター黄色のみしまるくんを全身スキャン](../assets/img/kdw/kdw06_03.jpg)
![人間の全身スキャンをして発泡スチロールの等身大模型も製作可能](../assets/img/kdw/kdw06_04.jpg)

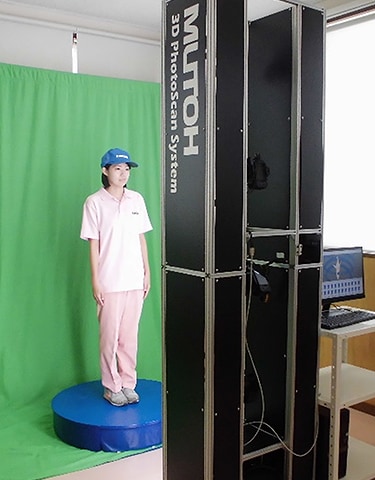

![ターンテーブルで人物を1周させる間に複数のカメラで撮影し3Dデータ化し、発泡スチロール模型をつくる](../assets/img/kdw/kdw06_05.jpg)

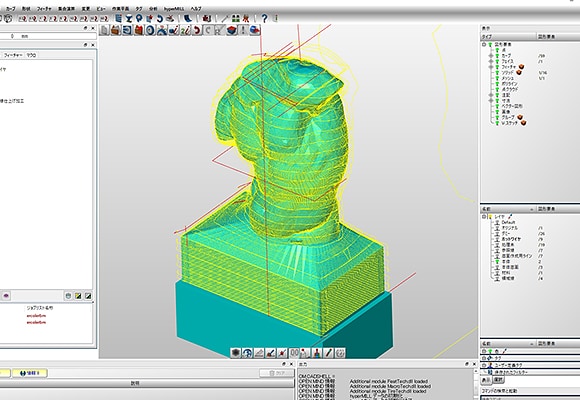

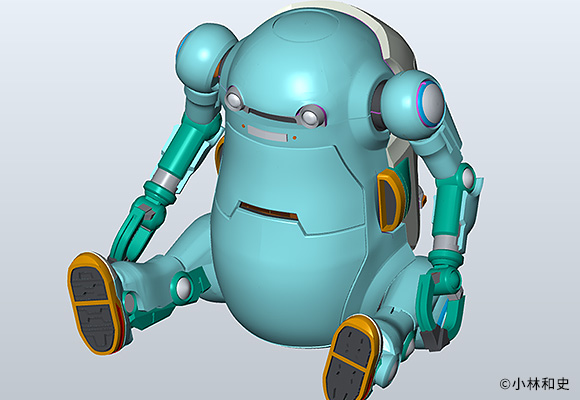

各種ソフトウェア

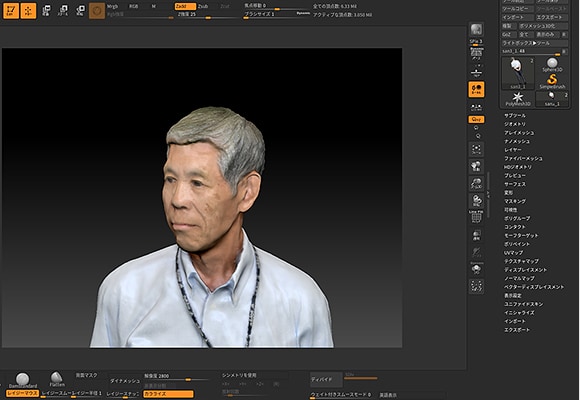

ATOSや3Dフォトスキャンなどの3次元測定機で撮影・作成したデータを各種ソフトウェアにて編集します。形状変更なども可能です。
また、イラストや写真などの2次元データから3Dデータを作成することも可能です。
(Zbrush, Rhinoceros, GeomagicDesignX, CADmeister, hyperMILL)

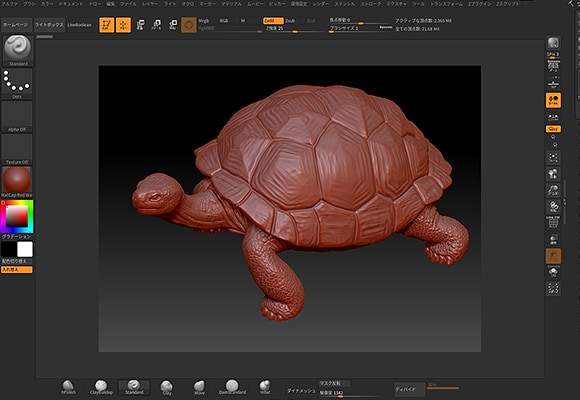

![発泡スチロール模型を作るための3Dデータの編集用ソフト](../assets/img/kdw/kdw06_06.jpg)
![3Dデータの編集用ソフトで発泡スチロールの模型を製作](../assets/img/kdw/kdw06_07.jpg)
![3Dデータの編集用ソフトを使って発泡スチロールを加工し模型化](../assets/img/kdw/kdw06_08.jpg)
![編集用ソフトで3Dデータを作成後、発泡スチロール模型を作る](../assets/img/kdw/kdw06_09.jpg)

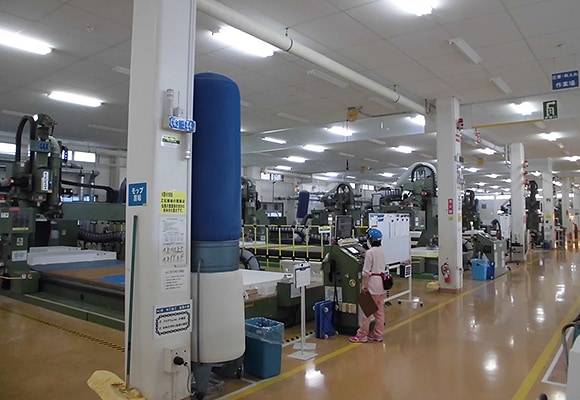

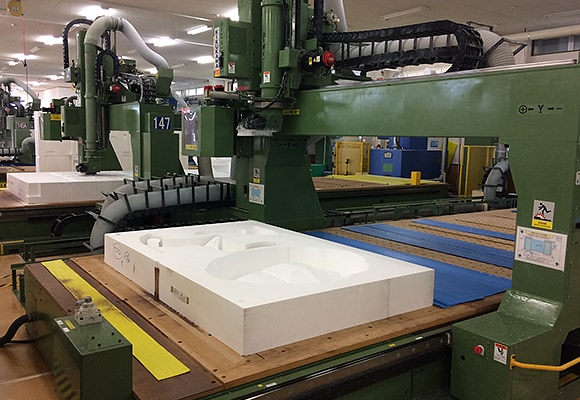

発泡スチロール模型切削NC機
鋳物製造用の発泡スチロール模型を削る加工機です。
40台以上の大型NC機(最大テーブルサイズ10m×2.5m)を保有しており、24時間体制で発泡スチロールを加工しています。大物や数が多いものでも模型切削が可能です。
![発泡スチロールを削って模型にする大型NC機](../assets/img/kdw/kdw06_10.jpg)
![3Dデータを元に正確に発泡スチロールを削る機械があるのでどんな模型も製作可能](../assets/img/kdw/kdw06_11.jpg)

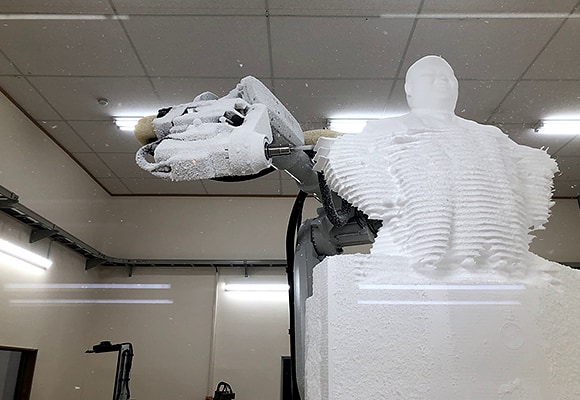

多軸関節ロボット加工機
複雑形状の等身大模型などは、多軸関節ロボットでの切削が可能です。
![発泡スチロールを熱線カットで大まかに削り出し、模型の細部の削りまで自動で出来るロボット](../assets/img/kdw/kdw06_12.jpg)

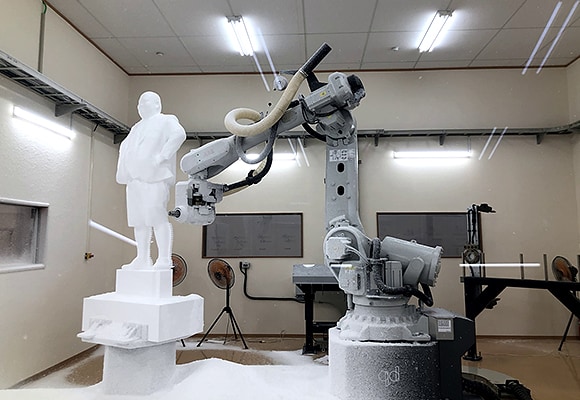

![人物の発泡スチロール模型もロボットが全自動で削り出します](../assets/img/kdw/kdw06_13.jpg)
よくあるご質問
-
提供データに指定はありますか?OBJ、STL、ZTL、3dm、iges、parasorid、stepに対応しています。
-
3Dデータがない場合、モックアップや写真/スケッチでも良いですか?クレイモデルや元となる模型があれば、3次元測定で形状取得可能です。また、写真やスケッチなどの2次元のものからの3次元化も可能です。
詳しくはお問い合わせください。 -
スキャンする機械は何を使いますか?モックアップは基本ATOSを使用してスキャンを行います。人物は3Dフォトスキャンを使用します。
ハンディスキャナもありますので、撮影対象物により最適な機材を選定します。 -
使用する発泡スチロールの種類は何ですか?通常は60倍発泡のEPS(発泡ポリスチレン)を使用します。
40倍発泡材/50倍発泡材/80倍発泡材/60倍難燃材もご用意がございます。その他はお気軽にお問い合わせください。 -
鋳物の造形品も製作できますか?FC系、FCD系など様々な素材に適応可能です。詳しくはお問い合わせください。
-
製作可能サイズはどのくらいですか?発泡スチロール模型の場合最大10m以上、鉄鋳物の場合30tまで製作可能です。
-
製作個数に限りはありますか?データを使用して模型を加工しますのでおひとつからいくつでも、ご要望いただいた個数を製作いたします。
-
塗装までできますか?発泡スチロールに直接、水性塗料の塗装をする、硬質ウレタン樹脂をコーティングし本格的な塗装をするなど、ご要望にあわせて対応可能です。
-
発泡スチロール模型の耐久性はどのくらいですか?硬質ウレタン樹脂コーティングと、塗料による着色、クリア塗装により雨や紫外線にも耐えられます。
塗装は使用環境により色落ちしますが用途に応じた塗装をご提案いたします。 -
発泡スチロール模型は強度が心配?発泡模型に鉄骨や取付金具を仕込む事も可能です。使用方法や設置場所に応じたご提案をいたします。
-
製作日数はどのくらいかかりますか?発泡スチロール模型の場合、 3Dデータをご提供いただければ最短3日での納品が可能です。
大きさや樹脂コーティングの有無、塗装面積、着色数によっても変わりますので、お問い合わせください。 -
運賃は?その都度お見積もりとなります。
ご依頼いただいた製作物のサイズにより宅配便またはトラック便でのお届けとなります。鋳鉄製品を全国に配達していますので、トラック便の手配はおまかせください。 -
価格表はありませんか?都度お見積もりとなります。お問合わせフォームよりご相談ください。
発泡スチロールについて
発泡スチロールの歴史
1950年にドイツで開発された発泡スチロールは、その後日本でも生産されるようになりました。断熱性や衝撃吸収性、水を通さない性質や軽さ、成形のしやすさなどの優れた特性から、住宅用の建材、家電やOA機器の緩衝材、生鮮食品の輸送箱など幅広い分野で利用されるようになりました。

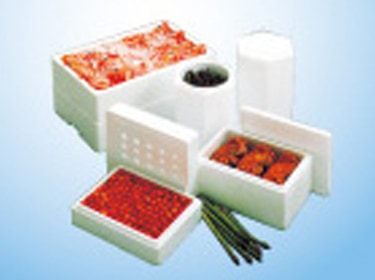

![発泡スチロールの梱包材](../assets/img/kdw/kdw08_01.jpg)

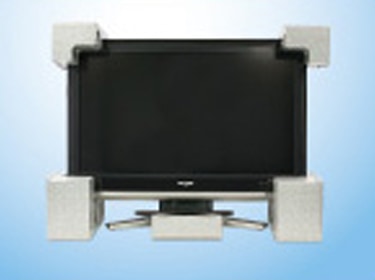

![テレビや電化製品の梱包材](../assets/img/kdw/kdw08_02.jpg)

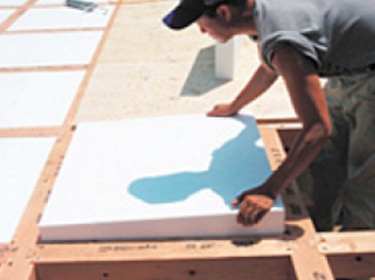

![住宅用断熱材](../assets/img/kdw/kdw08_03.jpg)
発泡スチロールの歴史
1950年にドイツで開発された発泡スチロールは、その後日本でも生産されるようになりました。断熱性や衝撃吸収性、水を通さない性質や軽さ、成形のしやすさなどの優れた特性から、住宅用の建材、家電やOA機器の緩衝材、生鮮食品の輸送箱など幅広い分野で利用されるようになりました。
発泡スチロールの種類
発泡スチロールは、製法や用途の違いにより大きく3つにわけられます。とくにEPSとPSPはわたしたちの生活のなかでもよく目にするポピュラーなものです。木村鋳造所ではEPSを使用して発泡スチロール模型の製作をしています。

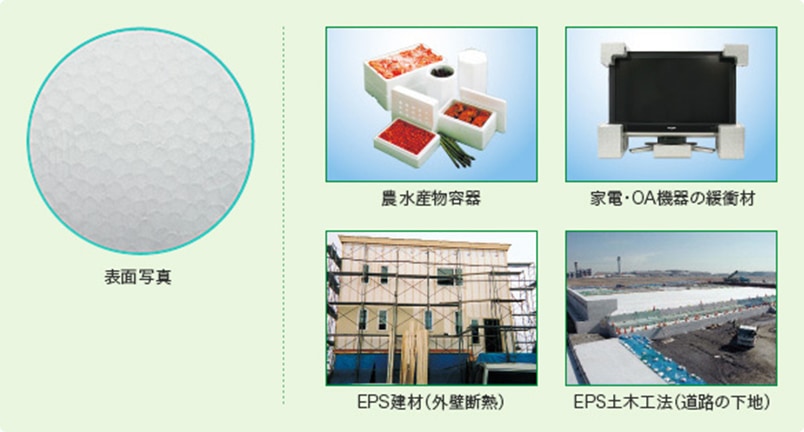

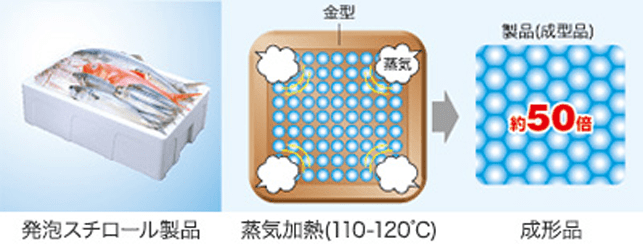

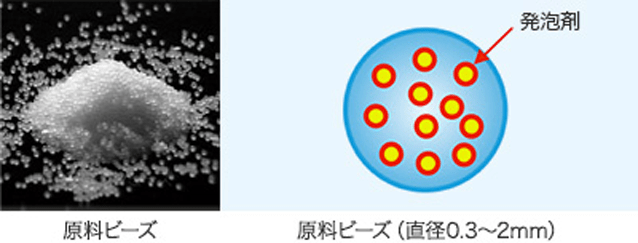

ビーズ法発泡スチロール(EPS)
発泡スチロールといえばビーズ法発泡スチロールをさすことが一般的です。原料であるビーズを発泡させてつくるため、表面に発泡ビーズの模様があるのが特徴です。
幅広い分野で、さまざまな形の発泡スチロール製品が利用されています。
![発泡スチロールの表面と活用事例](../assets/img/kdw/kdw09_02.jpg)
発泡スチレンシート( PSP)
発泡スチロールトレーとも呼ばれ、主に食品容器として使われています。
押出法発泡ポリスチレン(XPS)
住宅、マンションなどの断熱材や畳の芯材として使われています。
発泡スチロールのつくりかた

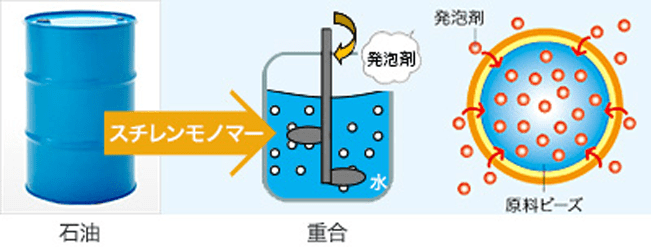

1重合
スチレンモノマーと呼ばれる石油から精製された化学物質を水中でかき混ぜ小さな粒状にします。これを重合といいます。これに発泡剤を加えることで発泡スチロールの原料となるビーズができあがります。
![石油から発泡スチロールが作られるまで](../assets/img/kdw/kdw10_01.png)
2原料ビーズ
原料となるビーズは、蒸気で加熱した際にビーズを膨張させるはたらきのあるブタン・ペンタンなどの発泡剤を含んでいます。
![発泡スチロールの原料ビーズ](../assets/img/kdw/kdw10_02.png)

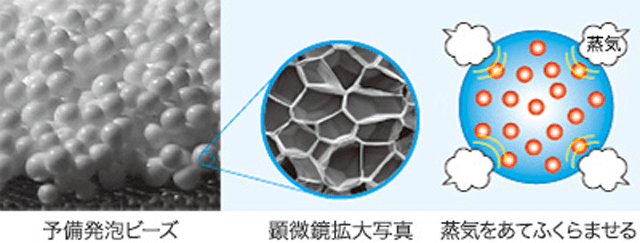

3予備発泡
つかいみちにあわせた膨らみ具合にするために予備発泡を行います。原料ビーズを蒸気で加熱し膨らませます。予備発泡で膨らませたビーズは発泡ビーズと呼ばれ、一粒一粒が小さな独立気泡となっています。
![発泡スチロールの原料ビーズの予備発砲と拡大写真](../assets/img/kdw/kdw10_03.png)
4成形
製品の形にするために発泡ビーズを金型入れて、蒸気で加熱します。加熱したビーズはさらに膨らみ、熱によってビーズ同士が融着して金型と同じ形に成形されます。
木村鋳造所では四角いブロック状に成形した材料を使用しています。
![発泡スチロールを金型で成型](../assets/img/kdw/kdw10_04.png)
発泡スチロールの特性
1断熱性
空気が閉じ込められた発泡ビーズが集まってできているので、空気の対流が少なく、熱が伝わりにくい性質があります。
![発泡スチロールは断熱性に優れた素材](../assets/img/kdw/kdw11_01.png)

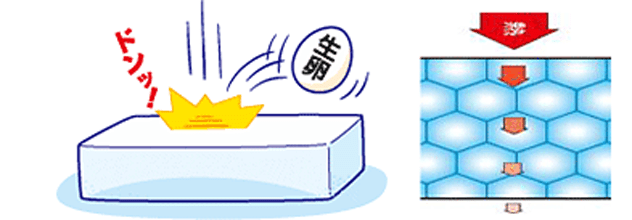

2衝撃吸収性
空気が閉じ込められた発泡ビーズの層により衝撃吸収性に優れています。
![発泡スチロールは衝撃吸収に優れた素材](../assets/img/kdw/kdw11_02.png)
3水を通さない
発泡スチロールのビーズ同士が溶けて隙間なく融着しているので水を漏らす心配はありません。
![発泡スチロールは水を通さないため水分のある物の運搬に適している](../assets/img/kdw/kdw11_03.png)
4軽い
発泡スチロールは非常に軽量です。原料を50倍にふくらませた発泡スチロールの場合、
その体積の98%が空気でできているためです。
![発泡スチロールは軽量なので持ち運び簡単でぶつかっても落ちてきてもケガをしにくい](../assets/img/kdw/kdw11_04.png)
5成形しやすい
木やプラスチックなどと比べても大変やわらかいため切削性がよいです。木村鋳造所では
NC機械を用い発泡ブロックを切削し、発泡スチロールの模型を製作しています。
![発泡スチロールは加工しやすい](../assets/img/kdw/kdw11_05.png)
EPS建材について

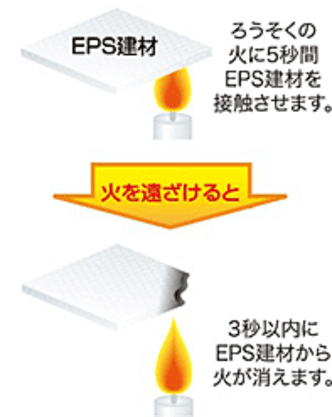

自己消火性断熱性
発泡スチロールに難燃剤を添加した材料の使用も可能です。建築資材としても利用されているEPS建材であり、着火しても火元を取り除けば自己消火し燃えない性質を持っています。なお不燃材料ではありませんので、火気に対する注意は必要です。
![燃えにくい発泡スチロール](../assets/img/kdw/kdw12_01.png)

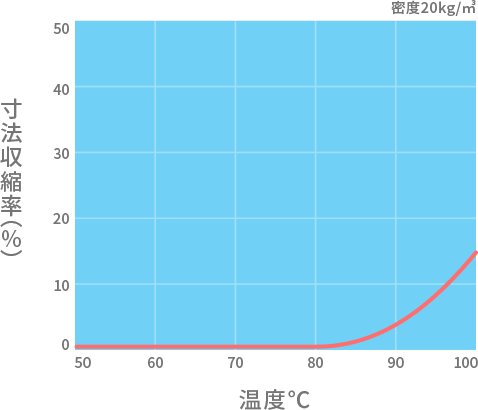

耐熱性
発泡スチロールの原料であるポリスチレン樹脂は、高温に接すると樹脂自体が軟化して膨張もしくは収縮などの変形が生じる、熱可塑性樹脂です。
JIS A 9511:2006では下図のデータやこれまでの実績などから発泡スチロールの耐熱温度を80℃としています。
![発泡スチロールは熱が加わると形状が変化する](../assets/img/kdw/kdw12_02.png)
![logo_jepsa発泡スチロール協会](../assets/img/kdw/logo_jepsa.png)
ホームページより引用 http://www.jepsa.jp/
